Mengapa katup periksa dianggap sebagai komponen otomatis utama dalam sistem kontrol cairan industri?

Dalam sistem kontrol fluida industri,katup periksaadalah komponen otomatis penting yang dirancang untuk mencegah aliran balik media yang tidak disengaja, melindungi peralatan seperti pompa dan motor, dan memastikan stabilitas proses industri. Sebagai produsen profesional dengan kemampuan produksi yang maju dan pengalaman ekspor global,Perusahaan Katup Tonggak Sejarah Tianjinberfokus pada penyediaan katup periksa berkinerja tinggi dan katup industri lainnya untuk memenuhi beragam kebutuhan industri. Jadi, apakah Anda memahami check valve?

Apa itu katup periksa?

A katup periksaadalah katup otomatis yang bagian penutupnya (cakram katup melingkar) beroperasi karena berat dan tekanan fluidanya sendiri. Fungsi utamanya adalah untuk mencegah aliran balik medium, menjadikannya komponen yang sangat diperlukan dalam sistem transportasi fluida di berbagai industri. Tidak seperti katup manual atau semi-otomatis, katup periksa tidak memerlukan sumber daya eksternal—pengoperasiannya sepenuhnya didorong oleh tekanan dinamis dari media itu sendiri, memastikan pencegahan aliran balik secara real-time dan andal.

Fungsi Inti Katup Periksa

Mencegah arus balik medium: Ini adalah fungsi paling dasar. Dalam sistem perpipaan, katup periksa mencegah aliran balik media ketika tekanan sistem turun, sehingga menghindari gangguan produksi.

Melindungi pompa dan motor penggerak: Arus balik dapat menyebabkan pompa mundur, berpotensi merusak komponen internal dan membebani motor penggerak secara berlebihan, sehingga mengakibatkan waktu henti yang mahal. Katup periksa segera menutup setelah aliran balik, sehingga menghilangkan risiko ini.

Mengosongkan media dengan aman dari wadah: Dalam tangki penyimpanan atau bejana bertekanan, katup periksa mengontrol aliran media searah, memastikan pembuangan media dengan aman dan mencegah aliran balik atau kontaminasi siphon.

Isolasi yang aman: Katup periksa digunakan bersama dengan katup gerbang untuk membentuk sistem perlindungan ganda. Misalnya, pada saluran pipa bertekanan tinggi, katup periksa mencegah aliran balik, sedangkan katup gerbang memungkinkan isolasi manual untuk pemeliharaan, sehingga meningkatkan keamanan sistem secara keseluruhan.

Jenis Katup Periksa: Katup Angkat dan Ayun

Berdasarkan pergerakan cakram katup, katup periksa terutama dibagi menjadi katup periksa angkat dan katup periksa ayun. Setiap jenis memiliki karakteristik struktural dan skenario aplikasi yang unik, cocok untuk kebutuhan industri yang berbeda.

Angkat Katup Periksa

Struktur katup periksa angkat mirip dengan katup gerbang, tetapi tidak memiliki batang katup yang menggerakkan cakram katup. Piringan katup bergerak secara vertikal (atas dan bawah) di sepanjang dudukan katup untuk mengontrol aliran.

Prinsip Kerja

Proses Pembukaan: Ketika media mengalir dari ujung saluran masuk (sisi bawah) ke ujung saluran keluar (sisi atas), tekanan saluran masuk mendorong cakram katup ke atas, mengatasi hambatan gabungan dari berat cakram katup itu sendiri dan gesekan aliran. Hal ini akan mengangkat cakram katup dari dudukan katup, sehingga media dapat lewat dengan lancar.

Proses Penutupan: Jika media mencoba mengalir mundur, tekanan balik mendorong cakram katup ke bawah. Kemudian, karena beratnya sendiri dan tekanan balik, cakram katup menekan dudukan katup dengan kuat, menutup pipa dan mencegah aliran balik.

Keuntungan Utama

Respon penutupan yang cepat, ideal untuk sistem yang sering mengalami perubahan tekanan.

Akurasi penyegelan tinggi saat ditutup, cocok untuk media dengan persyaratan kebocoran rendah.

Aplikasi Khas

Sistem pasokan air dan drainase.

Perpipaan air umpan boiler dan sistem uap di pembangkit listrik.

Sektor industri ringan yang memerlukan kemurnian medium yang sangat tinggi.

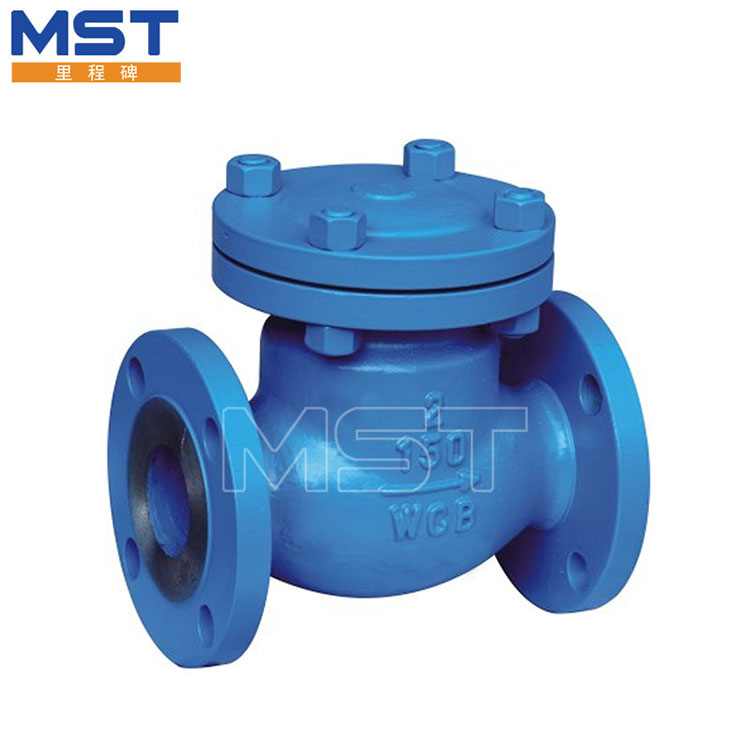

Katup Periksa Tipe Ayun

Katup Periksa Tipe Ayun memiliki fitur cakram yang dimiringkan dan dipasang pada sumbu berputar (biasanya terletak di dekat dudukan katup). Cakram berayun di sekitar sumbu ini untuk membuka atau menutup, bukan bergerak secara vertikal.

Prinsip Kerja

Proses Pembukaan: Ketika media mengalir ke arah depan, tekanannya mendorong cakram untuk berayun menjauh dari dudukan katup, menciptakan saluran untuk media. Sudut ayunan cakram ditentukan oleh laju aliran medium—laju aliran yang lebih tinggi menghasilkan sudut bukaan yang lebih besar, sehingga meminimalkan hambatan aliran.

Proses Penutupan: Ketika aliran balik terjadi, tekanan medium sebaliknya mendorong cakram untuk berayun kembali ke arah dudukan katup. Cakram kemudian menyegel dudukan di bawah tekanan balik, menghentikan aliran balik. Prinsip kerjanya mirip dengan Lift Type Check Valve, namun gerakan mengayunnya mengurangi gaya tumbukan selama penutupan, sehingga memperpanjang masa pakai katup.

Keuntungan Utama

Resistansi aliran rendah, sehingga cocok untuk pipa berdiameter besar atau sistem laju aliran tinggi.

Struktur sederhana, perawatan mudah, dan kemampuan beradaptasi yang kuat terhadap media dengan sedikit kotoran (misalnya air limbah, minyak mentah).

Aplikasi Khas

Jaringan pipa minyak dan gas.

Sistem pasokan termal.

Industri metalurgi.
