Mengapa Anda harus memilih katup kupu -kupu lug untuk aplikasi industri Anda?

Di dunia kontrol cairan, katup berada di jantung setiap sistem industri. Mereka menentukan seberapa baik fungsi pipa, seberapa aman proses berjalan, dan seberapa efisien industri menghemat energi dan sumber daya. Di antara banyak jenis katup,Katup kupu -kupu lugBerdiri sebagai solusi serbaguna, hemat biaya, dan andal untuk operasi skala menengah dan besar. Desainnya yang unik dan kinerja yang kuat membuatnya cocok untuk pasokan air, pengolahan air limbah, industri kimia, pembangkit listrik, dan sistem HVAC.

Artikel ini mengambil pandangan terperinci pada prinsip kerja, spesifikasi, manfaat, dan aplikasi katup kupu -kupu Lug, sementara juga menyoroti mengapa begitu banyak perusahaan, termasuk mereka yang bermitra denganTianjin Milestone Valve Company, lebih suka jenis katup ini di saluran pipa mereka.

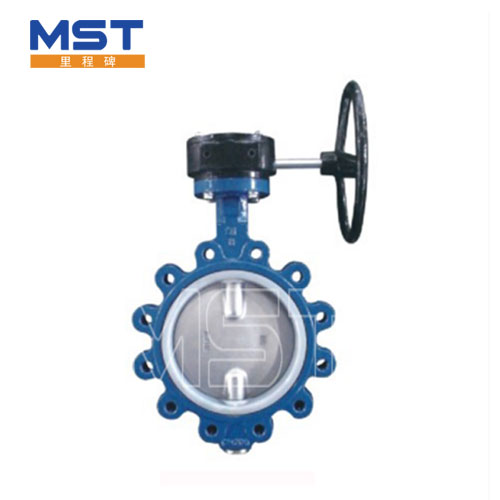

Apa itu katup kupu -kupu lug?

Katup kupu-kupu lug adalah katup seperempat putaran yang dirancang untuk mengatur atau mengisolasi aliran cairan di dalam saluran pipa. Ini dibedakan dengan desain "lug" -nya, yang menampilkan sisipan berulir di kedua sisi tubuh katup. Konstruksi ini memungkinkan katup dibaut langsung ke flensa, memungkinkan pemasangan dan pelepasan yang mudah tanpa mengganggu seluruh sistem perpipaan.

Fitur ini membuat katup kupu -kupu lug sangat praktis untuk sistem yang membutuhkan pemeliharaan yang sering, di mana satu sisi pipa mungkin perlu terputus tanpa mempengaruhi yang lain.

Fungsi utama dan prinsip kerja

Prinsip kerja katup kupu -kupu lug langsung namun efektif:

• Ini beroperasi dengan pergerakan seperempat putaran.

• Cakram melingkar, diposisikan di tengah pipa, berputar di sekitar sumbu vertikal untuk mengontrol aliran.

• Ketika pegangan atau aktuator berusia 90 derajat, cakram sepenuhnya membuka atau menutup bagian.

• Katup juga dapat diatur ke posisi menengah, memungkinkan regulasi aliran yang tepat.

Desain ini meminimalkan resistensi, mengurangi penurunan tekanan, dan memberikan penyegelan yang andal saat dipasangkan dengan kursi elastomer berkualitas tinggi.

Parameter produk katup kupu -kupu lug

Di bawah ini adalah parameter umum yang menampilkan kemampuan teknis katup kupu -kupu lug standar:

Spesifikasi utama

• Kisaran ukuran: DN50 - DN1200 (2 " - 48")

• Peringkat tekanan: PN10, PN16, ANSI 150

• Bahan tubuh: Besi cor, besi ulet, baja karbon, baja tahan karat

• Materi disk: Besi ulet, baja tahan karat, perunggu aluminium, cakram berlapis nilon

• Bahan kursi: EPDM, NBR, PTFE, Viton

• Jenis koneksi: Tipe lugged dengan sisipan berulir

• Metode operasi: Tuas manual, gearbox, aktuator listrik, aktuator pneumatik

• Kisaran suhu: -20 ° C hingga +200 ° C (tergantung pada bahan kursi)

• Aplikasi: Air, minyak, gas, bubur, cairan kimia

Tabel Parameter Teknis

Keuntungan dari katup kupu -kupu lug

1. Instalasi yang fleksibel- Dapat dipasang di ujung pipa tanpa memerlukan pipa hilir.

2. Pemeliharaan yang mudah- Memungkinkan satu sisi sistem untuk diservis tanpa mematikan seluruh garis.

3. Hemat biaya- lebih ringan dan lebih kompak daripada katup gerbang atau globe, mengurangi biaya bahan dan pemasangan.

4. Daya tahan- Dengan bahan seperti besi ulet dan stainless steel, katup tahan tekanan, fluktuasi suhu, dan lingkungan korosif.

5. Penyegelan ketat-Bahan kursi canggih memberikan penutupan ketat gelembung, bahkan dalam kondisi yang menantang.

6. Keserbagunaan- Cocok untuk air bersih, air limbah, minyak, gas, dan bahan kimia ringan.

Aplikasi katup kupu -kupu lug

Katup kupu -kupu lug memiliki aplikasi yang luas di berbagai industri:

• Pasokan air dan pengolahan air limbah- Memberikan penutupan dan kontrol yang andal dalam sistem air kota dan limbah.

• Sistem HVAC- Digunakan untuk mengatur air dingin dan pipa air panas.

• Industri Kimia- Menangani cairan korosif ringan karena tempat duduk PTFE dan Viton.

• Pembangkit listrik- berperan dalam sirkulasi air pendinginan dan layanan tambahan.

• Industri kelautan- Konstruksi ringan membuatnya cocok untuk sistem onboard.

Fleksibilitas katup ini menjadikannya salah satu produk yang paling umum ditentukan oleh insinyur dan manajer proyek di seluruh dunia.

Perbandingan dengan jenis katup lainnya

FAQ Tentang Katup kupu -kupu lug

T1: Apa yang membuat katup kupu -kupu lug berbeda dari katup kupu -kupu wafer?
Katup kupu -kupu lug memiliki sisipan berulir (lugs) yang memungkinkan katup dibaut langsung ke flensa, memungkinkan satu sisi pipa terputus tanpa mengganggu yang lain. Jenis wafer, sebaliknya, mengharuskan seluruh garis ditutup sebelum dilepas.

T2: Dapatkah katup kupu-kupu lug digunakan untuk aplikasi bertekanan tinggi?
Secara umum, katup kupu-kupu lug dirancang untuk sistem tekanan menengah (PN10-PN16 atau ANSI 150). Untuk tekanan yang lebih tinggi, bahan khusus dan desain yang diperkuat mungkin diperlukan, tetapi di sebagian besar pipa industri, penanganan tekanannya sudah cukup.

T3: Bagaimana bahan kursi mempengaruhi kinerja katup kupu -kupu?
Bahan kursi secara langsung memengaruhi ketahanan suhu, sifat penyegelan, dan kompatibilitas dengan media. Misalnya, EPDM sangat ideal untuk air, PTFE lebih disukai untuk bahan kimia, dan Viton bekerja dengan baik dengan suhu yang lebih tinggi. Memilih kursi yang benar memastikan keandalan jangka panjang.

T4: Mengapa saya harus memilih Tianjin Milestone Valve Company untuk katup kupu -kupu lug?
Tianjin Milestone Valve Company memiliki keahlian bertahun -tahun dalam pembuatan katup, menawarkan desain yang kuat, bahan premium, dan opsi yang dapat disesuaikan. Katup kupu -kupu lug mereka banyak digunakan dalam proyek kota, industri, dan kelautan, membuktikan daya tahan dan efisiensi.

Kesimpulan

ItuKatup kupu -kupu lugMenggabungkan efisiensi, daya tahan, dan kepraktisan, menjadikannya pilihan yang sangat diperlukan untuk sistem industri modern. Kemudahan pemasangannya, kemampuan untuk mengisolasi satu sisi garis, dan desain yang hemat biaya semuanya berkontribusi pada meningkatnya permintaannya di pasar global.

Jika Anda mempertimbangkan solusi yang dapat diandalkan untuk sistem pipa Anda, berinvestasi dalam katup berkualitas tinggi dariTianjin Milestone Valve CompanyMemastikan kinerja dan nilai jangka panjang.

Untuk pertanyaan, konsultasi teknis, atau pesanan curah, jangan ragukontak Tianjin Milestone Valve Company- Nama tepercaya dalam manufaktur dan pasokan katup.
