Apa perbedaan antara katup globe dan katup gerbang?

Sebagai peralatan utama untuk mengendalikan aliran media dalam sistem pipa,katup globeDankatup gerbangkeduanya katup cut-off, tetapi mereka berbeda secara signifikan dalam desain struktural, karakteristik kerja dan skenario yang berlaku. Seleksi yang tidak tepat dapat mempengaruhi efisiensi sistem dan bahkan menyebabkan bahaya keselamatan.

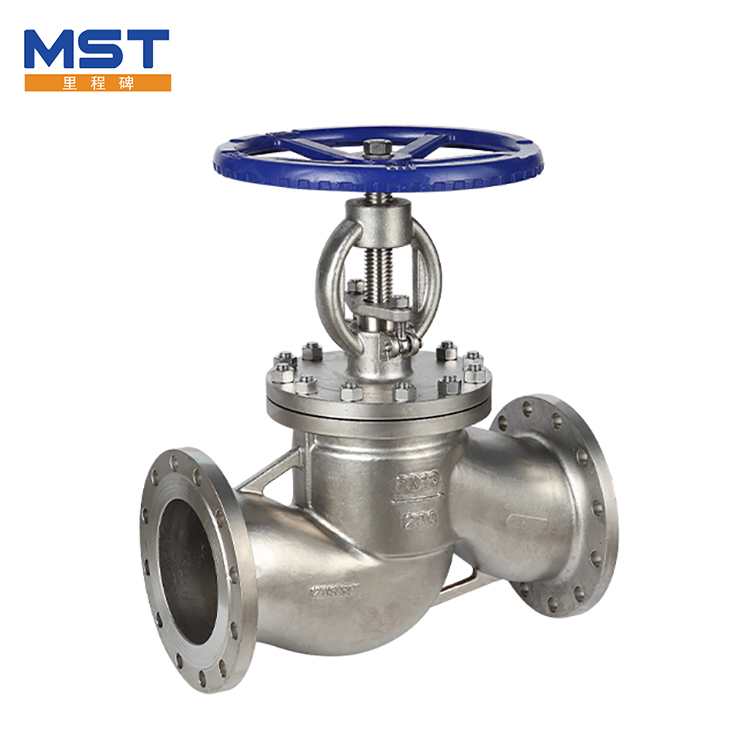

Perbedaan penting dalam desain struktural menentukan karakteristik fungsional. Globe Valve mengadopsi struktur "Disc Vertikal Disc". Ada kursi katup yang tegak lurus terhadap arah cairan dalam tubuh katup. Disk katup bergerak ke atas dan ke bawah melalui batang sekrup untuk mencapai penyegelan. Cairan perlu berbelok 90 derajat untuk mengalir melalui tubuh katup. Koefisien resistansi aliran (sekitar 3-5) jauh lebih tinggi daripada katup gerbang. Katup gerbang bergantung pada "Interception Paralel Gerbang". Gerbang bergerak secara vertikal di sepanjang garis tengah kursi katup. Ketika dibuka sepenuhnya, gerbang benar -benar terpisah dari saluran aliran. Koefisien resistansi aliran hanya 0,1-0,5, yang dekat dengan kapasitas aliran pipa pendek.

Kontrol aliran dan kinerja penyegelan masing -masing memiliki penekanan sendiri. Disk katup dan kursi katup katup globe adalah segel kontak wajah, dan penyegelan lebih andal saat ditutup. Ini sangat cocok untuk pipa berdiameter kecil bertekanan rendah (DN15-DN100), dan alirannya dapat disesuaikan secara akurat dengan pembukaan cakram katup. Ini sering digunakan dalam kesempatan yang membutuhkan pelambatan (seperti sistem pemanas). Namun, permukaan penyegelannya mudah rusak oleh erosi cairan berkecepatan tinggi, dan masa pakainya umumnya 10.000-20.000 kali pembukaan dan penutupan. Gerbang katup gerbang bersentuhan dengan kursi katup. Tidak ada kerugian pelambatan saat terbuka sepenuhnya. Ini cocok untuk saluran pipa berdiameter besar (DN100-DN1000), tetapi perlu diselaraskan secara akurat ketika ditutup, jika tidak mudah bocor, dan regulasi aliran tidak dapat dicapai. Sebagian besar digunakan dalam kondisi terbuka dan tertutup sepenuhnya (seperti induk air keran).

Perbedaan dalam kondisi kerja yang berlaku jelas. Globe Valve cocok untuk menyampaikan media bersih seperti air bersih dan minyak. Tekanan kerja biasanya tidak lebih dari 16MPA, dan kisaran suhu -29 ℃ hingga 425 ℃. Perhatikan arah aliran (saluran masuk rendah dan outlet tinggi) selama pemasangan, jika tidak kinerja penyegelan akan berkurang. Katup gerbang dapat digunakan untuk mengangkut media yang mengandung sejumlah kecil partikel (seperti limbah), dengan tingkat tekanan hingga 42MPA, kisaran suhu yang lebih luas (-196 ℃ hingga 540 ℃), dan tidak ada pembatasan terarah pada pemasangan, tetapi tidak cocok untuk pembukaan dan penutupan yang sering terjadi.

Biaya pemeliharaan dan masa pakai perlu dipertimbangkan secara komprehensif. Cakram katup dan struktur koneksi batang sekrup dari katup globe sederhana, dan hanya paking penyegelan yang perlu diganti selama pemeliharaan. Biaya pemeliharaan tunggal adalah sekitar 50% dari katup gerbang. Katup gerbang memiliki struktur panduan yang kompleks antara gerbang dan batang katup. Jika macet, itu perlu dibongkar secara keseluruhan, dan waktu pemeliharaan 2-3 kali lipat dari katup dunia. Namun, dalam keadaan terbuka sepenuhnya, resistansi aliran katup gerbang kecil, yang dapat mengurangi konsumsi energi pipa dan lebih ekonomis untuk penggunaan jangka panjang.

Saat memilih, prinsip dasar "memilih akatup globeuntuk diameter kecil dan akatup gerbanguntuk diameter besar; memilih katup globe untuk penyesuaian aliran, memilih katup gerbang untuk pembukaan dan penutupan penuh; Memilih katup globe untuk media bersih dan katup gerbang untuk media yang mengandung partikel "harus diikuti. Hanya dengan menggabungkan tekanan sistem, karakteristik sedang dan frekuensi operasi dapat kinerja optimal katup dapat dimainkan dan operasi yang aman dan efisien dari sistem perpipaan dipastikan.
